一、产品介绍：

本设备安装在产线上，针对单个面，单个或多个位置进行3D高度防错检测。

本系统对产品生产进行实时防错检查，比如产品装配时发生的配件错装、漏装、未安装到位等质量问题，进行在线防错检查，当出现异常时进行报警，触发自动踢废或者提醒工人处理，避免质量事故的发生。

二、功能特点：

1. 设备安装方式：

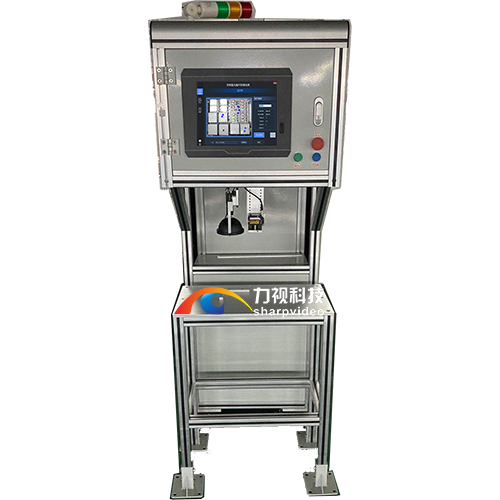

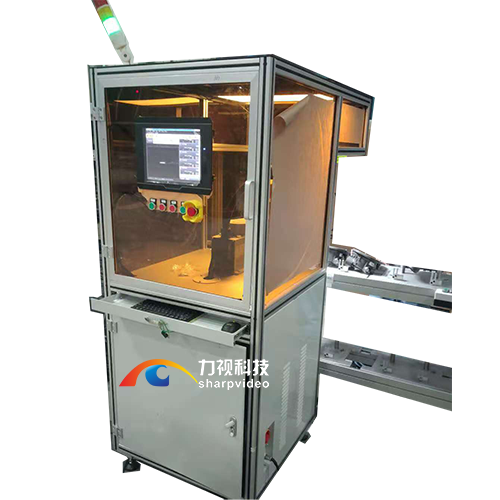

本品为常规设备形态，设备主体采用标准电控柜放置在产线侧边，相机采集部分可根据用户流水线或设备安装空间进行定制化，一般安装在流水线正上方，或者流水线侧边，正对产品需要拍照检测的位置。

2. 拍照触发方式：

采用外部传感器（接近开关、红外漫反射、红外对射、激光传感器、第三方PLC）等信号触发，或者采用视觉实时检测触发，用户可根据实际情况选择合适的触发方式。

3. 数据统计功能：

实时产量，OK/NG数量，良率显示。

4. 识别检测功能：

通过识别产品的检测部位的高度、高度差，判断产品有无混料、漏装、错装；

5. 新建机型功能：

用户可以对新产品，新增识别模板。

6. 在线检测方式：

要求产品的按规范摆放，在线静态检测。

7. 产品兼容性：

相机可以安装在运动模组上，配置伺服驱动，针对不同的产品尺寸，设定对应的拍照距离，确保产品兼容性。

8. 自定义参数功能：

OK/NG规则，报警参数阀值范围用户可设置。

9. 报警输出功能：

可以本地输出工业报警灯信号，联动踢废机构，也可以输出到第三方设备。

10. 第三方设备对接：

第三方设备IO、串口、网口实现触发拍照检测，报警信息可通过IO、串口、网口输出到第三方设备。

11. 记录查询追溯功能：

本地保存识别记录和照片，可供追溯查询。

12. MES系统对接功能：

可把识别记录发送给工厂MES系统

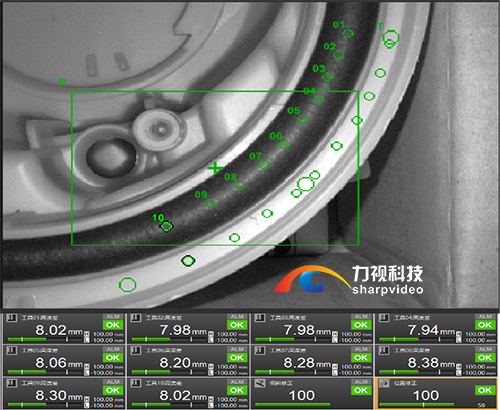

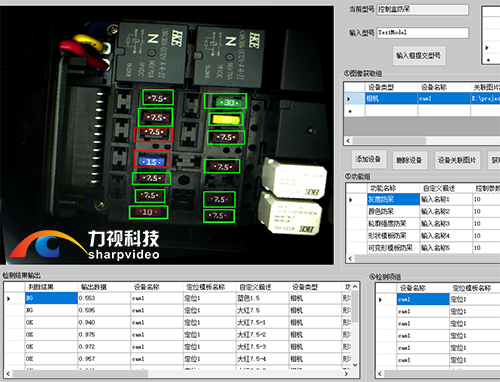

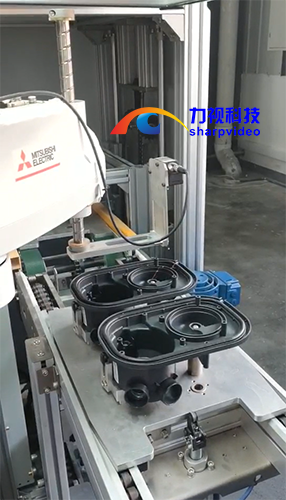

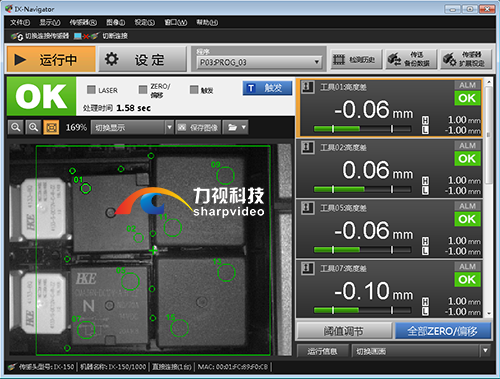

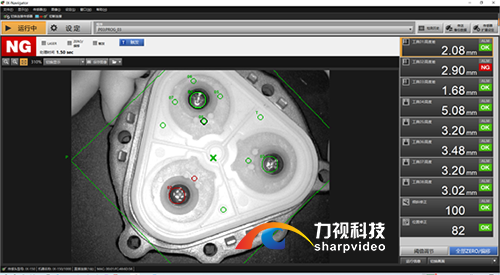

三、案例展示：
